桁架疊合板的拆分寬度與含鋼量之間是什么關系?|《裝配式建筑成本管理200問》
發布日期:2020-05-13來源:克三關

洪亮 :《裝配式建筑全成本管理指南》副主編。遼寧工程技術大學工程碩士,高級工程師、一級注冊結構工程師?,F(xiàn)任都市發展設計有限公司結構副總工程師、裝配式建筑設計研究所所長。擔任大連市裝配式建筑及全裝修住宅項目督導、咨詢、技術服務工作,大連市裝配式建筑項目檢查組專家。


預制底板的拆分,應遵循少規格、多組合的原則,通過合理布置、方案對比來優化預制板塊的寬度類型,從而減少樓板的規格種類,減少模板的規格,實現標準化生產,降低生產成本。

鋼筋桁架在預制底板中占鋼筋總含量的40%~50%左右,因此在預制底板中充分利用鋼筋桁架,會取得較好的經濟性。預制板的寬度主要受限于運輸條件、吊裝條件,進行拆分設計時應充分考慮預制板的經濟性。根據《裝配式混凝土結構技術規程》(JGJ1-2014)中的要求,桁架鋼筋距板邊不應大于300mm,間距不宜大于600mm,當預制底板寬度介于1800mm至2400mm之間時,鋼筋桁架均為4根。

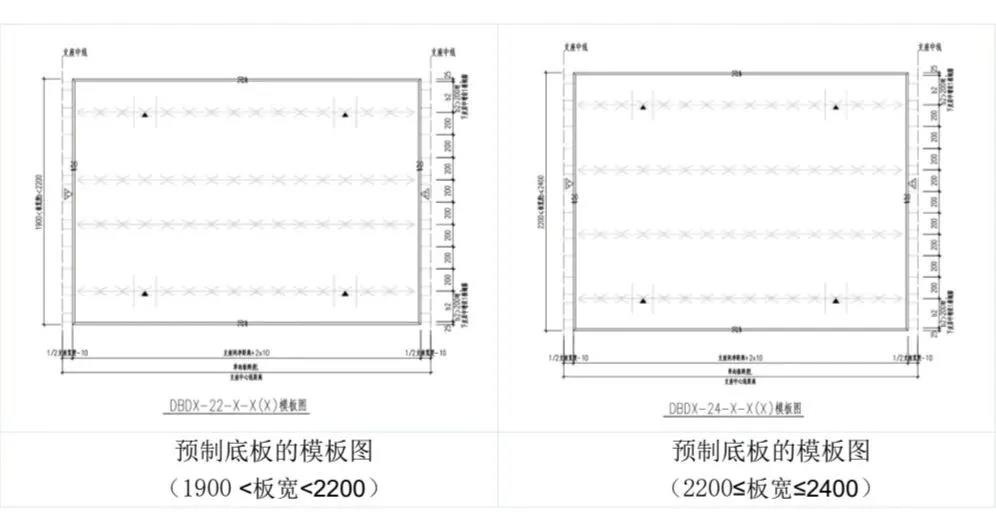

不同寬度預制底板的模板圖詳見下圖。

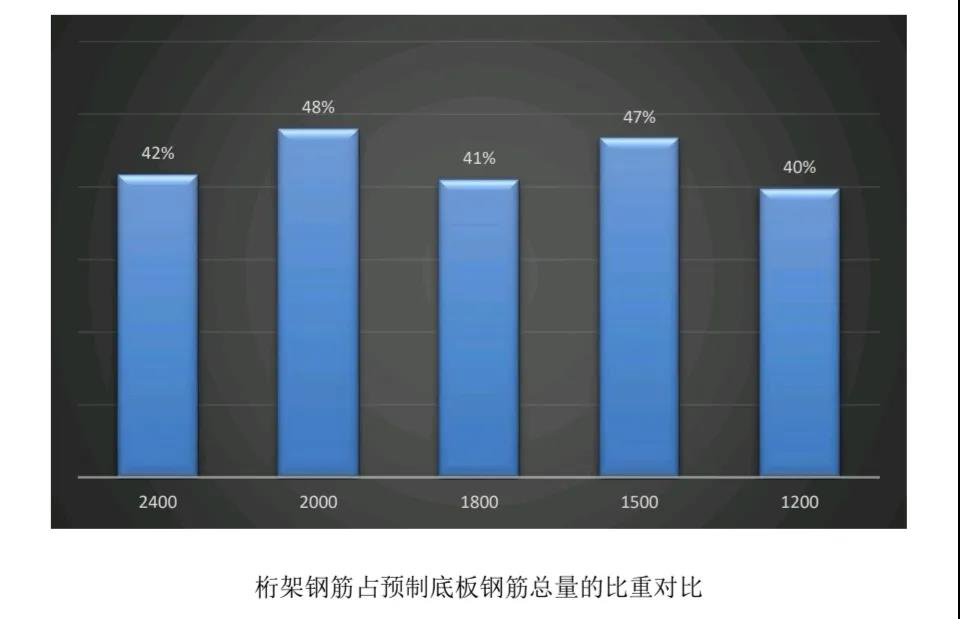

厚度為60mm的預制單向板底板,桁架鋼筋占預制底板鋼筋總量的比重如下表:

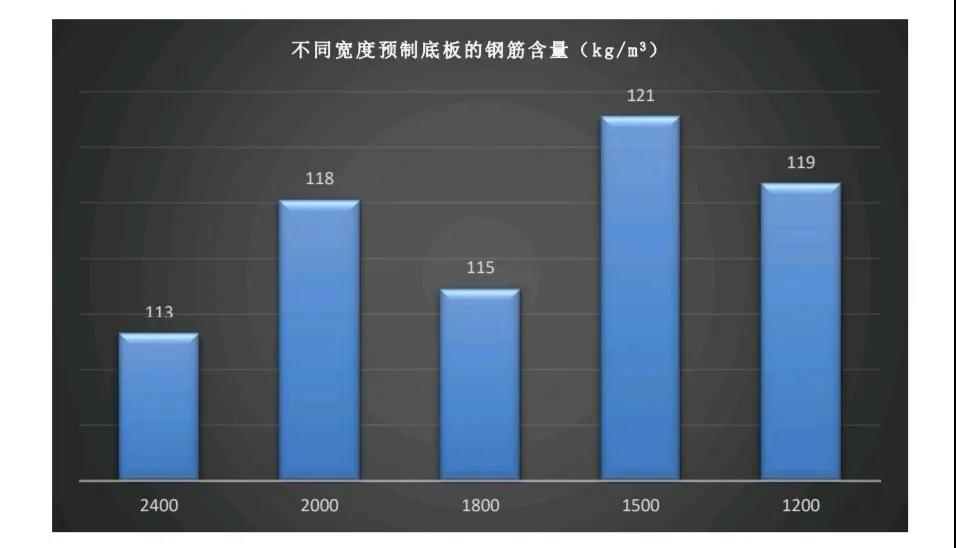

以3000mm跨度、厚度為60mm的預制單向板底板,不同寬度的鋼筋含量進行對比如下圖:

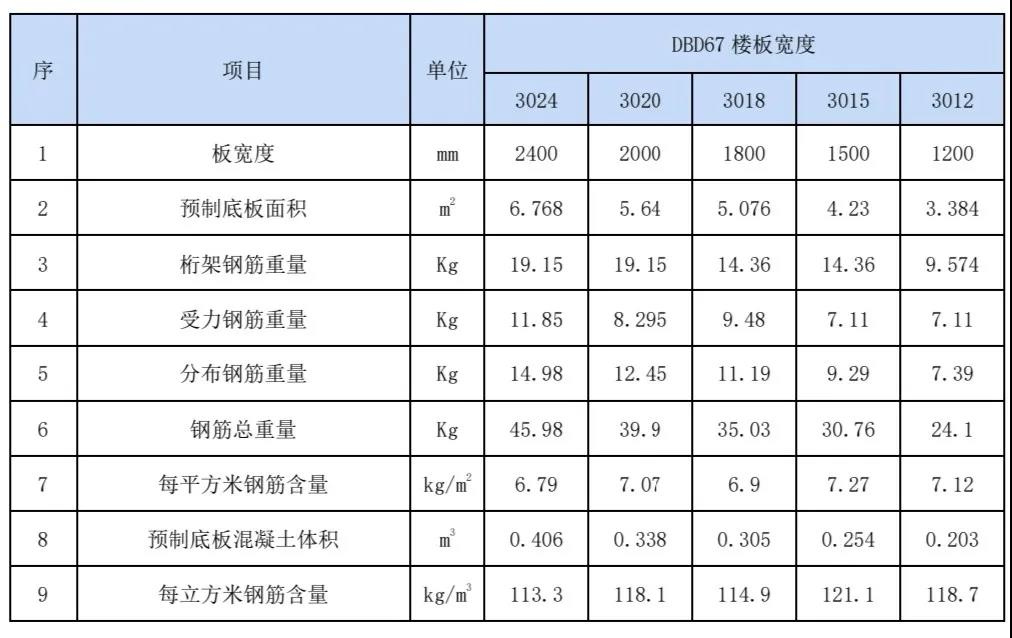

不同寬度預制底板的鋼筋含量計算明細如下表所示:

根據上表可知:

1)桁架疊合板的寬度接近或等于600模數時最經濟。
2)在1)的前提下,板寬度越大、鋼筋含量越低。疊合板寬度為2400mm時的鋼筋含量最低,比寬度1500mm的預制底板鋼筋含量降低7.8kg/m3,比寬度1200mm的預制底板鋼筋含量降低5.4kg/m3。

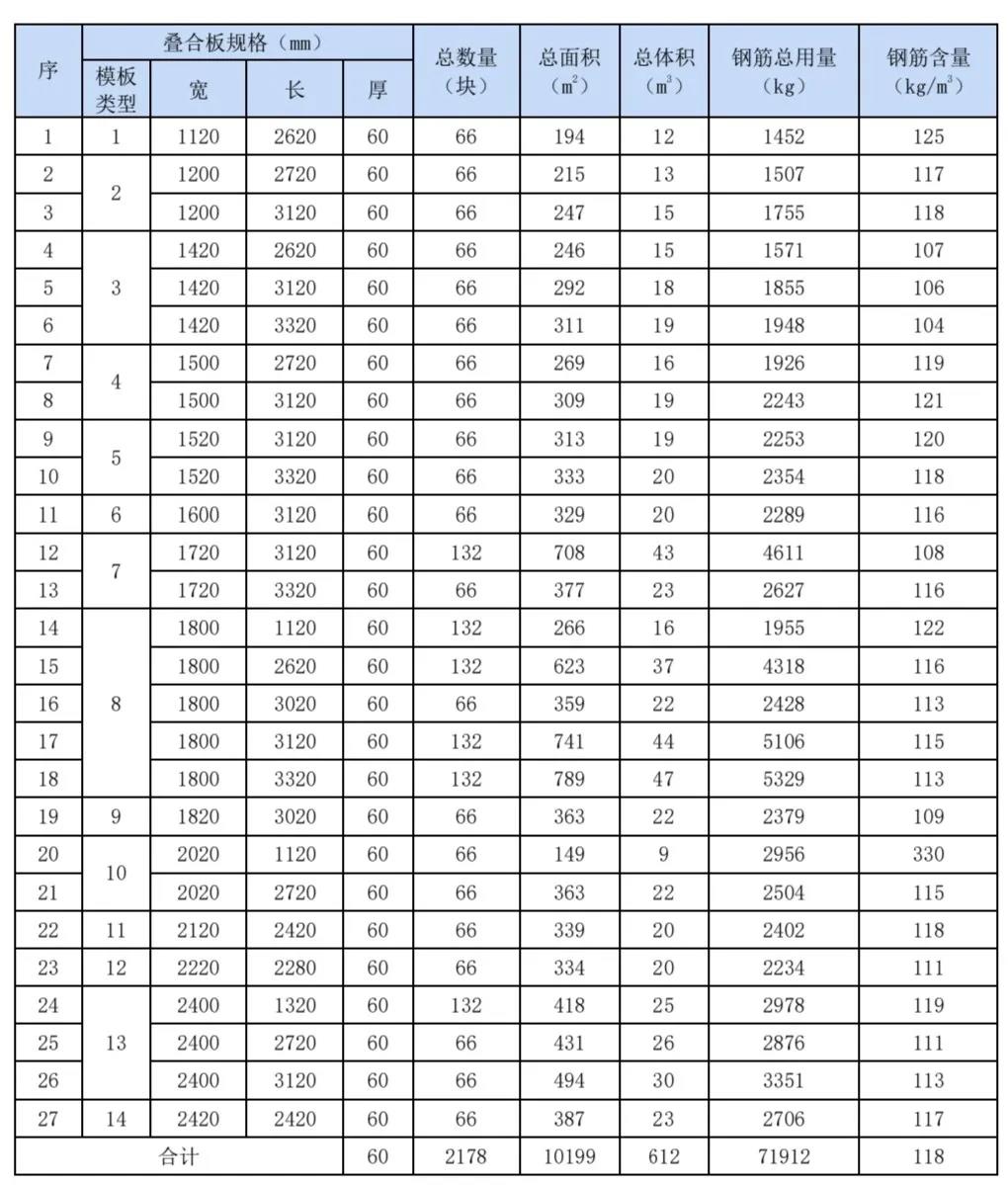

某案例項目疊合樓板(不含屋面層)的設計用鋼量平均為118 kg/m3,其中寬度接近或等于600模數的樓板工程量占比63%,含鋼量平均值為114 kg/m3。詳見下表:

因此,在預制底板中充分利用鋼筋桁架,在拆分設計時設置合理的板寬可以取得較好的經濟性。
